Tiểu luận Thang cáp, máng cáp, hộp cáp

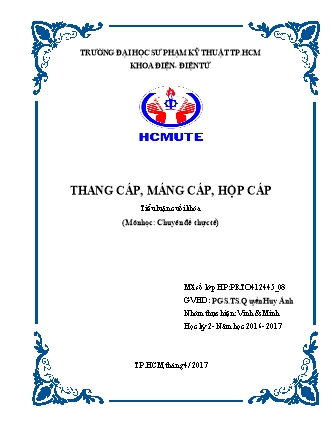

 TRƯỜNG ĐẠI HỌC SƯ PHẠM KỸ THUẬT TP.HCM
 KHOA ĐIỆN- ĐIỆN TỬ
THANG CÁP, MÁNG CÁP, HỘP CÁP
 Tiểu luận cuối khóa
 (Môn học: Chuyên đề thực tế)
 Mã số lớp HP: PRTO412445_08
 GVHD : PGS.TS.Quyền Huy Ánh
 Nhóm thực hiện: Vinh & Minh
 Học kỳ 2- Năm học 2016- 2017
 TP.HCM, tháng 4/ 2017 HỌ TÊN SINH VIÊN THỰC HIỆN ĐỀ TÀI
 1. Nguyễn Văn Minh. 16342035
 2. Hồ Cát Vinh. 16342072
Điểm:
Nhận xét của GV:
 .................................................................................................................................
 .................................................................................................................................
 .................................................................................................................................
 .................................................................................................................................
 .................................................................................................................................
 .................................................................................................................................
 GV ký tên MỤC LỤC
PHẦN MỞ ĐẦU.................................................................................................................1
PHẦN NỘI DUNG .............................................................................................................2
 Chương 1. Thang cáp, máng cáp, hộp cáp. ......................................................................2
 1.1Thang cáp (cable lader) ...........................................................................................2
 1.2 Máng cáp (cable tray) .............................................................................................7
 1.3 Hộp cáp (cable trunking) ......................................................................................10
 Chương 2. Lợi ích của thang cáp, máng cáp, hộp cáp...................................................13
 Chương 3. Điều kiện lựa chọn thang cáp, máng cáp, hộp cáp .......................................17
 Chương 4: Hướng dẫn cách lắp đặt thang máng cáp theo đúng tiêu chuẩn....................19
 4.1 Các bước lắp đặt thang máng cáp .........................................................................19
 4.2 Hình ảnh lắp đặt thực tế........................................................................................23
PHẦN KẾT LUẬN ...........................................................................................................30
DANH MỤC TÀI LIỆU THAM KHẢO ..........................................................................31 PHẦN MỞ ĐẦU
- Lý do chọn đề tài :
 Ngày nay, trong quá trình phát triển không ngừng của ngành công
 nghiệp cũng như các dự án lớn về cơ sở hạ tầng, hệ thống điện... thì việc sử
 dụng dây dẫn điện trong các ngành công nghiệp là một trong những ưu tiên
 thiết thực trong việc đảm bảo an toàn, tiết kiệm không gian và chi phí vận
 hành, sửa chữa. Vì thế “Thang cáp, máng cáp, hộp cáp” - là các sản phẩm
 được lựa chọn hàng đầu. Nói chung, “Thang cáp, máng cáp, hộp cáp” được
 sử dụng để hỗ trợ các hệ thống dây điện mở tại bất kỳ tòa nhà cao tầng hoặc
 các ngành công nghiệp. “Thang cáp, máng cáp, hộp cáp” hiện nay là một
 phần không thể thiếu trong việc lắp đặt hệ thống cáp điện, được sử dụng rộng
 rãi tại các công trình lớn như: toàn nhà văn phòng, cao ốc, chung cư hay các
 nhà máy, khu công nghiệp.
- Mục tiêu của đề tài: Trang bị những kiến thức cơ bản về thang cáp, máng
 cáp, hộp cáp cũng như vai trò của thang cáp, máng cáp, hộp cáp trong việc
 lựa chọn, thi công và lắp đặt.
- Phương pháp thực hiện đề tài:
 • Chủ động liên hệ tìm hiểu và khảo sát các một vài công trình.
 • Làm việc theo nhóm (thuyết trình, tranh luận theo sự phân công của
 giảng viên).
 • Liên hệ chặt chẽ với giảng viên (trực tiếp trên lớp hoặc gián tiếp qua
 email, điện thoại ).
 • Gắn học tập với thực hành mọi lúc, mọi nơi.
 1 PHẦN NỘI DUNG
 CHƯƠNG 1. THANG CÁP, MÁNG CÁP, HỘP CÁP.
1.1 Thang cáp (Cable Lader)
Thang cáp ( hay còn gọi là thang điện, thang máng cáp) : phương tiện đựng cáp
dưới dạng từng đoạn thang dài (có chiều rộng phù hợp với số lượng cáp đặt trong
thang và chiều dài thuận tiện cho việc lắp đặt có thể dùng nắp đậy) được chế tạo từ
thép chịu uốn, mạ kẽm nóng hoặc sơn chống gỉ, chắp với nhau thành tuyến thang
dài, được treo bằng quang treo hoặc cố định bằng giá đỡ. Thang cáp cung cấp các
giải pháp nhanh chóng, tiết kiệm, linh hoạt và hiệu quả cho vấn đề đi dây cáp trong
hệ thống điện.
- Một số hình ảnh về thang cáp :
 2 a. Cấu tạo
Thang cáp được cấu tạo bởi 2 cây rai có chiều cao H=75,100,150,200mm,..chiều
dài khoảng L=2500mm. và được liên kết với nhau bằng những cây rung chữ C có
đột lỗ giúp chúng ta dễ dàng đai cáp giúp cáp điện được cố định, khoảng cách giữa
các cây rung < 315mm.
 3 b. Vật liệu
Vật liệu để chế tạo thang cáp thông thường là tôn đen, tôn dầu, sau đó được hoàn
thiện bởi lớp sơn tĩnh điện, hoặc cũng có thể là tôn tráng kẽm hoặc inox.
Tùy thuộc vào điều kiện khí hậu nơi lắp đặt thang cáp, người ta sử dụng các loại
thang cáp có bề mặt hoàn thiện khác nhau giúp thang cáp chịu được những yếu tố
của môi trường làm việc như: thang cáp nhúng nóng cho độ bền cao hơn hoặc
thang cáp được sản xuất bằng những vật liệu không rỉ như inox .
c. Màu sắc
Thông thường thang cáp được sơn tĩnh điện màu kem nhăn, màu cam , nhưng do
yếu tố thẩm mỹ cũng như nhiều yếu tố khách quan khác nên đôi khi chúng có bề
mặt hoàn thiện bởi lớp sơn tĩnh điện có màu sắc khác nhau.
d. Phạm vi sử dụng, chức năng.
Chức năng là thang dẫn dùng cho việc lắp đặt dây và cáp điện trong các nhà máy,
chung cư, cao ốc...
 - Thường được sử dụng để đi dây cáp điện từ 50 mm2 trở lên với vỏ là PVC hoặc
PVC/PVC.
Thang cáp có thể hỗ trợ tất cả các loại hệ thống dây điện bao gồm:
- Dây dẫn dòng điện điện áp cao.
- Cáp phân phối điện.
- Dây dẫn điều khiển nhạy cảm.
- Dây cáp viễn thông.
- Cáp quang.
 4 Đặc tính tiêu chuẩn:
 Vật liệu: Tôn đen sơn tĩnh điện, tôn mạ kẽm nhúng nóng , Inox 201,
 304, 316
 Chiều dài tiêu chuẩn: 2.5 m
 Kích thước chiều rộng: 100 ÷ 1500 mm.
 Kích thước chiều cao: 50 ÷ 200 mm.
 Độ dày vật liệu: 1.2mm, 1.5mm, 2.0mm, 2.5mm.
 Màu thông dụng của thang cáp: trắng, kem nhăn, xám, hoặc màu của
 vật liệu.
 Ngoài ra, hệ thống thang cáp trong công trình còn gồm có thang cáp và các
phụ kiện của thang cáp như chuyển hướng chữ L thang cáp, chuyển hướng chữ T
thang cáp và hệ thống phụ kiện thang cáp như : giá đỡ thang cáp, bộ nối thang
cáp, nắp đậy thang cáp cáp, ti treo thang cáp
 CO LÊN 900 CO XUỐNG 900
 5 CO NGANG THANG CÁP CO BA NGẢ THANG CÁP
CO BỐN NGẢ THANG CÁP CO NGANG 450
 GIÁ ĐỠ THANG CÁP TI REN
 6 1.2Máng cáp (cable tray)
Máng cáp ( hay còn gọi là máng điện): phương tiện đựng cáp dưới dạng từng đoạn
khay đục lỗ (có chiều rộng phù hợp với số lượng cáp đặt trong khay được chế tạo
từ thép chịu uốn, mạ kẽm nóng hoặc sơn chống gỉ và chiều dài thuận tiện cho việc
lắp đặt thành tuyến dài được treo bằng quang treo hoặc cố định bằng giá đỡ).
 a. Cấu tạo
- Máng cáp về mặt cấu tạo được làm bằng chất liệu tôn đen, tôn dầu, tôn ram, chiều
dài tiêu chuẩn của máng cáp thường là 2500 mm, cũng có thể thay đổi tùy thuộc
vào mỗi công trình chủ đầu tư đưa ra tiêu chuẩn.
- Độ dày của máng cáp có nhiều loại khác nhau: từ 0.8 mm, 1.0mm, 1.2 mm, 1.5
mm, 2.0mm, 2.5mm.
