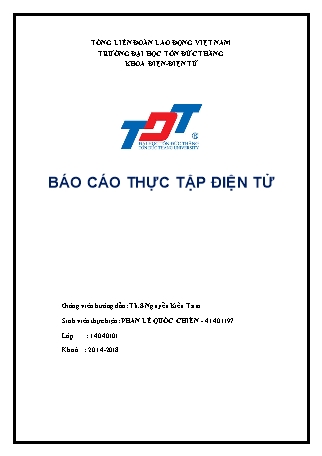

Báo cáo thực tập Điện tử

 TỔNG LIÊN ĐOÀN LAO ĐỘNG VIỆT NAM
 TRƯỜNG ĐẠI HỌC TÔN ĐỨC THẮNG
 KHOA ĐIỆN-ĐIỆN TỬ
BÁO CÁO THỰC TẬP ĐIỆN TỬ
 Giảng viên hướng dẫn: Th.S Nguyễn Kiều Tam
 Sinh viên thực hiện: PHAN LÊ QUỐC CHIẾN - 41401197
 Lớp : 14040101
 Khoá : 2014-2018 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
BÀI 1:GIỚI THIỆU CHUNG VỀ THỰC TẬP ĐIỆN TỬ ............................................................4
 1. Nội quy xưởng thực tập: ...............................................................................................4
 2. Giới thiệu dụng cụ, đồ nghề thực tập điện tử: ..............................................................4
 2.1. Mỏ hàn điện: ..........................................................................................................4
 2.2. Gác mỏ hàn ...........................................................................................................5
 2.3. Chì hàn và nhựa thông: .........................................................................................5
 2.4. Các loại kềm: .........................................................................................................6
 2.5. Khoan và máy mài: ................................................................................................6
 2.6. Dao kéo và giấy nhám: ..........................................................................................7
 2.7. Ống hút chì: ...........................................................................................................7
 2.8. Nhíp, kính lúp:........................................................................................................7
 2.9. Tournevis: ..............................................................................................................8
 3. Thiết bị đo điện tử .........................................................................................................8
 3.1. Đồng hồ đo VOM ...................................................................................................8
 3.2. Sử dụng VOM: .......................................................................................................9
 3.3. Phần thực hành .......................................................................................................11
Bài 2:NHẬN DẠNG, ĐO THỬ VÀ KIỂM TRA CÁC LINH KIỆN ĐIỆN TỬ CƠ BẢN ..............13
 1. Điện trở: ......................................................................................................................13
 1.1. Khái niệm: ............................................................................................................13
 1.2. Ký hiệu và nhận dạng: .........................................................................................13
 1.3. Đơn vị của điện trở: .............................................................................................14
 1.4. Biến trở: ...............................................................................................................14
 1.5. Cách đọc trị số theo vòng màu: ...........................................................................14
 1.6. Cách ghép điện trở: .............................................................................................15
 1.7. Các trị số điện trở thông dụng: ............................................................................17
 2.TỤ ĐIỆN:.....................................................................................................................18
 2.1. Cấu tạo tụ điện:....................................................................................................18
 2.2. Hình dáng của tụ điện:.........................................................................................18
 2.3. Điện dung, đơn vị, va ký hiệu của tụ điện:...........................................................18
 2.4. Cách đọc giá trị điện dung trên tụ: .......................................................................19
 2.5. Phương pháp kiểm tra tụ điện: ............................................................................20
 2.6. Các kiểu mắc và ứng dụng: .................................................................................21
 3. BIẾN THẾ:...................................................................................................................21
 4. DIODE:........................................................................................................................22
 4.1. Diode bán dẫn:.....................................................................................................22
SV: Phan Lê Quốc Chiến - 41401197 Page 1 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 4.2. Các loại Diode:.....................................................................................................24
 5. TRANSISTOR: ............................................................................................................26
 5.1. Cấu tạo của Transistor ( Bóng bán dẫn ):............................................................26
 5.2. Ký hiệu và hình dạng của Transistor: ..................................................................26
 5.3. Cách xác định chân B,C,E của Transister ...........................................................27
 5.4. Phương pháp kiểm tra Transistor: .......................................................................28
 5.5. Các thông số kĩ thuật của Transistor: ..................................................................29
Bài 3: KỸ THUẬT HÀN ..........................................................................................................30
 1. Cách sử dụng mỏ hàn:................................................................................................30
 2. Quy trình thực hiện một mối hàn nối:..........................................................................30
 3. Hàn nối dây dẫn có ba phương pháp: ........................................................................31
 4. Kỹ thuật tháo ráp linh kiện từ mạch in:........................................................................31
 4.1. Kỹ thuật tháo mối hàn: .........................................................................................31
 4.2. Kỹ thuật hàn linh kiện:..........................................................................................31
Bài 4: THIẾT KẾ MẠCH IN – THỰC HÀNH MẠCH NGUỒN ỔN ÁP.....................................33
 1. Phần Thực Hành:........................................................................................................33
 1.1. Chuẩn bị dụng cụ, linh kiện:.................................................................................33
 1.2. Tiến hành thực hiện: ............................................................................................33
Bài 5: MẠCH DAO ĐỘNG KHÔNG TRẠNG THÁI BỀN DÙNG IC 555 .................................36
 Mục đích yêu cầu.............................................................................................................36
 1. Phần thực hành :.........................................................................................................36
 1.1. Chuẩn bị linh kiện: ...............................................................................................36
 1.2. Tiến trình thực hiện:.............................................................................................36
Bài 6 :MẠCH ĐÓNG MỞ THIẾT BỊ DÙNG CẢM BIẾN QUANG ...........................................36
 1. Cơ sở lý thuyết:...........................................................................................................37
 2. Phần thực hành:..........................................................................................................37
 2.1. Chuẩn bị dụng cụ, linh kiện..................................................................................37
 2.2. Tiến trình thực hiện..............................................................................................37
BÀI 7: MẠCH GIẢI MÃ LED 7 ĐOẠN.....................................................................................38
 1. Cơ sở lý thuyết:...........................................................................................................38
 1.1. Giới thiệu LED 7 đoạn. ........................................................................................38
 1.2. Giới thiệu về IC. ...................................................................................................40
 2. Phần thực hành:..........................................................................................................46
 2.1. Chuẩn bị dụng cụ, linh kiện:.................................................................................46
 2.2. Tiến trình thực hiện:.............................................................................................46
SV: Phan Lê Quốc Chiến - 41401197 Page 2 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
Bài 8: SỬ DỤNG ORCAD THIẾT KẾ MẠCH ĐIỆN ...............................................................48
 1. khởi động Orcad Capture............................................................................................48
 1.1. Tạo 1 project: .......................................................................................................49
 1.2. Place part:............................................................................................................51
 1.3. Place wire ............................................................................................................52
 1.4. Kiểm tra sơ đồ nguyên lý .....................................................................................53
 2. Orcad Layout...............................................................................................................54
Bài 9: MẠCH DAO ĐỘNG KHÔNG TRẠNG THÁI BỀN DÙNG TRANSISTOR ....................58
 1. Cơ sở lý thuyết:...........................................................................................................58
 2. Phần thực hành:..........................................................................................................58
 2.1. Chuẩn bị dụng cụ, linh kiện:.................................................................................58
 2.2. Tiến trình thực hiện:.............................................................................................58
Bài 10: MẠCH KHUẾCH ĐẠI CÔNG SUẤT...........................................................................60
 1. Cơ sở lý thuyết:...........................................................................................................60
 2. Phần thực hành:..........................................................................................................60
 2.1. Chuẩn bị dụng cụ, linh kiện:.................................................................................60
 2.2. Tiến trình thực hiện:.............................................................................................61
SV: Phan Lê Quốc Chiến - 41401197 Page 3 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 BÀI 1:GIỚI THIỆU CHUNG VỀ THỰC TẬP ĐIỆN
 TỬ
  Mục đích yêu cầu:
 ➢ Nẵm vững những tác phong công nghiệp, an toàn điện
 ➢ Biết sử dụng và bảo quản một số dụng cụ đồ nghề cơ bản.
 ➢ Sử dụng các thiết bị đo.
 1. Nội quy xưởng thực tập:
 ➢ Sinh viên vào xưởng thực tập phải tuyệt đối tuân thủ theo đúng các quy
 định sau:
 ➢ Sinh viên nghiên cứu phải thực hiện các thao tác nghề nghiệp của người
 công nhân điện tử lao dộng để có kỹ thuật và năng suất cao.
 ✓ Ăn mặc gọn gàng , đúng tác phong công nghiệp.
 ✓ Vào và ra xưởng đúng thời gian quy định.
 ✓ Trong quá trình thực tập xưởng phải trật tự ngăn nắp, vệ sinh
 công nghiêp, an toàn lao động.
 ✓ Để thiết bị và dụng cụ đúng nơi quy định.
 ✓ Sử dụng thiết bị đúng mục đích.
 ✓ Tuyệt đối không đóng cầu dao điện khi chưa được sự cho phép
 của giảng viên hướng dẫn.
 ➢ Sinh viên nghiên cứu phải thực hiện đúng tác phong công nghiệp để đạt
 hiểu quả và năng xuất cao.
 ➢ Sinh viên được học các phương pháp phân tích nghề để trở thành kỹ sư,
 có đủ trình độ truyền đạt những ý tưởng trong thiết kế cho các công
 nhân thực hiện được chính xác.
 2. Giới thiệu dụng cụ, đồ nghề thực tập điện tử:
 2.1. Mỏ hàn điện:
  Dùng để làm chảy vật liệu hàn tạo mối hàn.
  Mỏ hàn thường có hai loại: loại dung điện trở đốt nóng và loại dung
 nguyên lý ngắn mạch thứ cấp biến áp.
  Về công suất thì mỏ hàn có nhiều loại công suất khác nhau: 20W, 40W,
 60W, 80W, 100W .
  Trong thực tập điện tử người ta dung loại mỏ hàn loại điện trở đốt nóng
 có công suất 40W vì không để nhiệt lượng phát ra quá lớn từ mỏ hàn
 gây hư hỏng linh kiện.
SV: Phan Lê Quốc Chiến - 41401197 Page 4 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
  Một mỏ hàn được xem là đạt yêu cầu khi đầu mỏ hàn luôn tồn tại một
 lớp chì bóng trên bề mặt.
 Hình 1.1 mỏ hàn công suất nhỏ
 2.2. Gác mỏ hàn
  Dùng để giữ đầu mỏ hàn trong lúc nghỉ hàn, tránh mỏ hàn khi còn tiếp
 xúc với các thiết bị khác và làm hư hỏng bàn, ghế, dây điện
 2.3. Chì hàn và nhựa thông:
  Chì hàn: Dung để lắp ráp các linh kiện vào mạch điện tử, thường dùng
 các loại chì có đường kính khoảng 1mm, loại dễ nóng chảy.
  Nhựa thông: Trong quá trình hàn thỉnh thoảng ta nên dùng thêm nhựa
 thông để tăng cường them chất tẩy rửa khi lớp nhựa thong trong chì hàn
 không đủ. Nên để nhựa thông trong hộp chứa hoặc đế giá hàn để thuận
 tiện khi sử dụng.
 Hình 1.2 chì hàn
SV: Phan Lê Quốc Chiến - 41401197 Page 5 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 2.4. Các loại kềm:
  Dùng để cắt gọn chân các linh kiện, nối dây, nếu không có điều kiện
 dung kềm chuyên dụng thì cây kềm thường sắc bén vẫn đảm nhận được
 vai trò này.
 Hình 1.4 một số loại kềm
 2.5. Khoan và máy mài:
  Dùng để khoan các lỗ chân linh kiện hay làm rỗng các lỗ khoan sẵn có
 trên mạch in, ứng với mỗi loại linh kiện ta sử dụng mũi khoan tương
 ứng. trong thao tác khoan phải dùng lực vừa phải để tránh làm hỏng mũi
 khoan hoặc mạch in, giữa hai mũi khoan nên có thời gian nghỉ, không
 nên khoan liên tục.
 Hình 1.3 Đây là khoan điện hoàn chỉnh
SV: Phan Lê Quốc Chiến - 41401197 Page 6 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 Hình 1.4
 2.6. Dao kéo và giấy nhám:
  Dùng để làm sạch lớp oxit hóa trên bề mặt dây dẫn hay chân linh kiện trước
 khi hàn nối hay xì chì, khi dùng dao nên để nghiêng 1 góc 45 độ để tránh
 trường hợp xước dây trong lúc cạo. Ngoài ra, dao cũng còn dùng để gọt lớp
 nhựa bọc ngoài dây dẫn trong trường hợp không có kiềm tuốt.
 2.7. Ống hút chì:
  Là dụng cụ chuyên dùng để loại bỏ mối hàn, khi mối hàn chì được nung
 chảy thì hút chì sẽ dùng áp suất lớn hút bật giọt chì vào thân của nó. lựa
 chọn hút chì, bạn nên chú ý đến vật liệu làm đầu hút vì nó tiếp xúc với
 mỏ hàn nên phải chịu nhiệt tốt.
 2.8. Nhíp, kính lúp:
  Nhíp: Dùng để gắp các linh kiện ra khỏi mạch in hay dùng để uốn các chân
 linh kiện cho thẳng và đúng khoảng cách, đặc biệt IC.
  Kính lúp: dùng để xác định tên, giá trị linh kiện khi kí hiệu trên linh kiện quá
 nhỏ.
SV: Phan Lê Quốc Chiến - 41401197 Page 7 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 2.9. Tournevis:
  Một bộ tournevis với đầy đủ các hình dạng và kích cỡ hoặc 1 tournevis đa
 năng với nhiều đầu vít cũng là lựa chọn tốt để thao tác với các loại đinh ốc
 khác nhau.
 Hình 1.6
 3. Thiết bị đo điện tử
 3.1. Đồng hồ đo VOM
 Là loại máy đo - kiểm các đại lượng cơ bản như điện áp, dòng... các loại linh kiện
 như điện trở, BJT...
 Hình 1.7 : Đồng hồ đo analog
SV: Phan Lê Quốc Chiến - 41401197 Page 8 Báo Cáo Thực Tập Điện Tử GVHD:Th.S Nguyễn Kiều Tam
 Hình 1.8: Đồng hồ đo VOM kỹ thuật số
 3.2. Sử dụng VOM:
 3.2.1. VOM kim (analog):
  Đo điện trở:
 Bước 1: Để thang đo đồng hồ về các thang đo trở, nếu điện trở nhỏ thì để thang x1
 ohm hoặc x10 ohm, nếu điện trở lớn thì để thang x1K ohm hoặc x10K ohm. Sau đó
 chập hai que đo và chỉnh triết áo để kim đồng hồ chỉ 0 ohm.
 Bước 2: Chuẩn bị đo.
 Bước 3: Đặt que đo vào hai đầu điện trở, đọc trị số trên thang đo
 Giá trị đo được = chỉ số thang đo X thang đo
 Ví dụ : nếu để thang đo x100 ohm và chỉ số báo là 27 thì giá trị là = 100 x 27 = 2700
 ohm = 2,7K ohm.
 Không nên để thang đo quá cao kim chỉ lên một chút, như vậy đọc chỉ số sẽ không
 chính xác. Không nên để thang đo quá thấp, kim lên quá nhiều, và đọc trị số cũng
 không chính xác.
 Khi đo điện trở ta chọn thang đo sao cho kim báo gần vị trí giữa vạch chỉ số sẽ
 cho độ chính xác cao nhất.
SV: Phan Lê Quốc Chiến - 41401197 Page 9
