Đề tài Thiết kế thống điều khiển và giám sát mức nước và áp suất của một nồi hơi

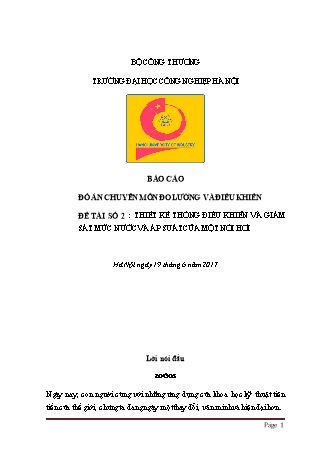

 BỘ CÔNG THƯƠNG
 TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP HÀ NỘI
 BÁO CÁO
 ĐỒ ÁN CHUYÊN MÔN ĐO LƯỜNG VÀ ĐIỀU KHIỂN
 ĐỀ TÀI SỐ 2 : THIẾT KẾ THỐNG ĐIỀU KHIỂN VÀ GIÁM
 SÁT MỨC NƯỚC VÀ ÁP SUẤT CỦA MỘT NỒI HƠI
 Hà Nội ngày 19 tháng 6 năm 2017
 Lời nói đầu
 
Ngày nay, con người cùng với những ứng dụng của khoa học kỹ thuật tiên
tiến của thế giới, chúng ta đang ngày một thay đổi, văn minh và hiện đại hơn.
 Page 1 Sự phát triển của kỹ thuật điện tử đã tạo ra hàng loạt những thiết bị với đặc
điểm nổi bật như sự chính xác cao, tốc độ nhanh, gọn nhẹ là những yếu tố
rất cần thiết góp phần tăng hiệu quả lao động của con người.
Tự động hóa đang trở thành một nghành khoa học đa nhiệm vụ. Tự động hóa
đã đáp ứng được những đòi hỏi không ngừng của nghành, lĩnh vực khác nhau
cho đến nhu cầu thiết yếu của con người trong cuộc sống hàng ngày. Một
trong những sản phẩm tiên tiến của nó là PLC. Ứng dụng rất quan trọng của
nghành công nghệ tự động hóa là việc điều khiển, giám sát các hệ thống với
những thiết bị điều khiển từ xa rất tinh vi và đạt được năng suất, kinh tế cao.
Xuất phát từ ứng dụng đó, chúng em xin phép thiết kế một mạch ứng dụng
của PLC đó là thiết hệ hệ thống điều khiển và giám sát mức nước và áp suất
của một nồi hơn trên S7 - 300.
 MỤC LỤC
PHẦN 1:CƠ SỞ LÍ THUYẾT...................................................................................5
 1.1. Mô tả công nghệ và phân tích hệ thống..........................................................5
 1.1.1.Mô tả công nghệ. ..........................................................................................5
 1.1.2.Phân tích hệ thống. .......................................................................................6
 Page 2 1.2.Phương pháp đo ..............................................................................................6
 1.2.1. Đo áp suất ....................................................................................................6
 1.2.2. Các phương pháp đo mức chất lỏng: .........................................................7
 1.3.Tìm hiểu về PLC..............................................................................................9
 1.3.1.Khái quát chung về PLC S7-300 ..................................................................9
 1.3.2.Các Module.................................................................................................10
 1.3.2.1. Cách thức PLC thực hiện chương trình.............................................15
 1.3.2.2. Module analog .....................................................................................16
1.3.3 Tìm hiểu về HMI ........................................................................................19
 1.3.3.1 Tìm hiểu về HMI ..................................................................................19
 1.3.3.2 Tìm hiểu về WINCC.............................................................................21
 2.Các thành phần cơ bản của WinCC ..................................................................22
 3.Nguyên tắc hoạt động của WinCC . .................................................................23
 4.Quy trình tạo một project trên WinCC .............................................................23
CHƯƠNG II : THIẾT KẾ HỆ THỐNG..................................................................26
 2.1. Xây dựng sơ đồ khối...................................................................................26
 2.2. Lựa chọn thiết bị .........................................................................................27
 2.2.1. Lựa chọn cảm biến áp suất ......................................................................27
 2.1.2. Lựa chọn cảm biến đo mức.......................................................................29
 2.1.3. Lựa chọn PLC..........................................................................................31
 2.1.4. Lựa chọn biến tần ....................................................................................35
 2.1.5. Lựa chọn động cơ bơm nước...................................................................37
 2.3. Xây dựng lưu đồ thuật toán.........................................................................38
 2.5. Xây dựng phần mềm...................................................................................46
 Page 3 2.6. Thiết kế giao diện HMI...............................................................................51
3.1 – Kết quả đạt được.........................................................................................52
3.2-Hạn chế tồn tại và phương hướng khắc phục ................................................52
 Page 4 PHẦN 1: CƠ SỞ LÍ THUYẾT
1.1. Mô tả công nghệ và phân tích hệ thống.
1.1.1.Mô tả công nghệ.
 - Khởi động hệ thống , ấn START hệ thống khởi động. Đèn RUN sáng
 báo hệ thống đang làm việc. Mức nước [0-0,5]m van M mở và đèn LAL
 sáng báo mức nước thấp nước được cấp vào nồi hơi, khi mức nước lớn
 hơn 0,5m thì đèn LAL tắt, nước tiếp tục được bơm vào nồi hơi. Khi
 mức nước tăng dần đến 1,5m thì máy bơm hoạt động. Khi mức nước
 vượt quá 2,5m thì đèn HAL sáng báo hiệu nước ở mức cao van M đóng
 lại, ngừng cấp nước cho nồi hơi. Áp suất trong nồi tăng dần cho đến khi
 áp suất trong nồi hơi lớn hơn 25bar thì đèn HAP sáng cảnh báo áp suất
 cao. Ấn STOP hệ thống ngừng hoạt động. Kết thúc quá trình làm việc.
 Page 5 Hình 1.1: hình ảnh hệ thống
1.1.2.Phân tích hệ thống.
 - Các thông số đo của hệ thống
 + Đo áp suất [0-30]bar
 + Đo mức nước [0-3]m
 - Đối tượng điều khiển và giám sát là các nút ấn & các đèn
 + START: Khởi động hệ thống
 +STOP : Dừng hệ thống
 +RUN: Hệ thống hoạt động
 +LAL : Đèn báo mức thấp( Nhỏ hơn 0,5m),
 +HAL : Đèn báo mức cao( Lớn hơn 2,5m)
 +HAP: Đèn báo áp suất cao( Lớn hơn 25bar)
1.2. Phương pháp đo
1.2.1. Đo áp suất
- Phương pháp đo áp suất phụ thuộc vào dạng áp suất
 1. Đo áp suất tĩnh
 - Đo trực tiếp chất lưu thông qua 1 lỗ khoan trên thành bình
 - Đo gián tiếp thông qua biến dạng của thành bình dưới tác động của áp
 suất
 2. Đo áp suất động
 - Dựa theo nguyên tắc chung là đo hiệu suất tổng và áp suất tĩnh
 - Có thể đo bằng cách đặt áp suất tổng lên màng trước, đặt áp suất tĩnh
 lên màng sau của màng đo, tín hiệu đưa ra là đọ chênh lệch giữa áp suất
 tổng và áp suất tĩnh
 Page 6 - Áp suất có đơn vị đo là pascal (Pa)
 - Trong công nghiệp còn dùng đơn vị đo là bar (1bar= 10^5 Pa)
 Công thức xác định :
 - dF: lực tác dụng
 -dS: diện tích thành ống chịu lực tác
 dụng.
-Trong đề tài này. Chúng em đo áp suất bằng cách sử dụng Cảm Biến áp
suất để đo. Với ưu điểm đơn giản, dễ dàng sử dụng, hơn nữa có thể bảo
dưỡng định kì. Chất lượng đảm bảo.
1.2.2. Các phương pháp đo mức chất lỏng:
-Có hai dạng đo: đo liên tục và xác định theo ngưỡng.
Khi đo liên tục biên độ hoặc tần số của tín hiệu đo cho biết thể tích chất lưu
còn lại trong bình chứa. Khi xác định theo ngưỡng, cảm biến đưa ra tín hiệu
dạng nhị phân cho biết thông tin về tình trạng hiện tại mức ngưỡng có đạt hay
không.
+ Có ba phương pháp hay dùng trong kỹ thuật đo và phát hiện mức chất lưu:
- Phương pháp thuỷ tĩnh dùng biến đổi điện.
- Phương pháp điện dựa trên tính chất điện của chất lưu.
- Phương pháp bức xạ dựa trên sự tương tác giữa bức xạ và chất lưu.
 Một số loại cảm biến đo mức chất lưu
* Cảm biến độ dẫn
Các cảm biến loại này dùng để đo mức các chất lưu có tính dẫn điện (độ dẫn
điện ~ 50μScm -1). Trên hình 1.2 giới thiệu một số cảm biến độ dẫn đo mức
thông dụng.
 Page 7 Hình 1.2: Cảm biến độ dẫn
a, Cảm biến hai điện cực b, Cảm biến một điện cực c, Cảm biến phát hiện
mức
 Sơ đồ cảm biến hình 1.2a gồm hai điện cực hình trụ nhúng trong chất lỏng
dẫn điện. Trong chế độ đo liên tục, các điện cực được nối với nguồn nuôi
xoay chiều ~ 10V (để tránh hiện tượng phân cực của các điện cực). Dòng điện
chạy qua các điện cực có biên độ tỉ lệ với chiều dài của phần điện cực nhúng
chìm trong chất lỏng.
Sơ đồ cảm biến hình 1.2b chỉ sử dụng một điện cực, điện cực thứ hai là bình
chứa bằng kim loại.
Sơ đồ cảm biến hình 1.2c dùng để phát hiện ngưỡng, gồm hai điện cực ngắn
đặt theo phương ngang, điện cực còn lại nối với thành bình kim loại,vị trí mỗi
điện cực ngắn ứng với một mức ngưỡng. Khi mức chất lỏng đạt tới điện cực,
dòng điện trong mạch thay đổi mạnh về biên độ.
* Cảm biến tụ điện
Khi chất lỏng là chất cách điện, có thể tạo tụ điện bằng hai điện cực hình trụ
nhúng trong chất lỏng hoặc một điện cực kết hợp với điện cực thứ hai là thành
bình chứa nếu thành bình làm bằng kim loại. Chất điện môi giữa hai điện cực
chính là chất lỏng ở phần điện cực bị ngập và không khí ở phần không có chất
lỏng. Việc đo mức chất lưu được chuyển thành đo điện dung của tụ điện, điện
dung này thay đổi theo mức chất lỏng trong bình chứa. Điều kiện để áp dụng
 Page 8 phương pháp này hằng số điện môi của chất lỏng phải lớn hơn đáng kể hằng
số điện môi của không khí (thường là gấp đôi).
Trong trường hợp chất lưu là chất dẫn điện, để tạo tụ điện người ta dùng một
điện cực kim loại bên ngoài có phủ cách điện, lớp phủ đóng vai trò chất điện
môi còn chất lưu đóng vai trò điện cực thứ hai.
1.3.Tìm hiểu về PLC
 Theo yêu cầu cầu đề tài có sử dụng winCC để mô phỏng hệ thống. Mặc
 dù gần 2 năm quá chúng em được tìm hiểu về PLC S7-200. Tuy nhiên do
 Win CC không tương thích với loại PLC S7-200. Do vậy chúng em quyết
 định sử dụng loại PLC S7-300. Chúng tương thích với Win CC trong quá
 trình mô phỏng. Đây cũng là cơ hội cho chúng em biết hơn về các loại
 PLC.
1.3.1.Khái quát chung về PLC S7-300
 - Cấu trúc PLC S7-300
 PLC là thiết bị điều khiển logic khả trình (Programmable Logic
 Control) là loại thiết bị cho phép thực hiện linh hoạt các thuật toán điều
 khiển số thông qua một ngôn ngữ lập trình. PLC là một bộ điều khiển số
 nhỏ gọn, dễ thay đổi thuật toán và đặc biệt dễ trao đổi thông tin với môi
 trường xung quanh ( với PLC khác hoặc với máy tính). Toàn bộ chương
 trình điều khiển được lưu trong bộ nhớ của PLC dưới dạng các khối
 chương trình ( Khối OB, FC hoặc FB) và được thực hiện theo chu kỳ vòng
 quét.
 Page 9 Hình 1.3 Nguyên lí chung về cấu trúc của một bộ điều khiển logic khả
 trình (PLC)
 Để có thể thực hiện được một chươg trình điều khiển, tất nhiên PLC
 phải có tính năng như một máy tính, nghĩa là phải có bộ vi xử lý (CPU),
 một hệ điều hành, bộ nhớ để lưu chương trình điều khiển và tất nhiên phải
 có cổng vào/ ra để giao tiếp được với đối tượng điều khiển và để trao đổi
 thông tin với môi trường xung quanh. Bên cạnh đó, nhằm phục vụ bài toán
 điều khiển số, PLC cần phải có thêm các khối chức năng đặc biệt khác như
 bộ đếm (Counter), bộ thời gian (Timer)và những khối hàm chuyên dụng
 (hình 1.4).
1.3.2.Các Module
 Thông thường để tăng tính mềm dẻo trong ứng dụng thực tế mà ở đó
 phần lớn các đối tượng điều khiển có số tín hiệu đầu vào/ra khác nhau mà
 các bộ điều khiển PLC được thiết kế không được cứng hoá về cấu hình.
 Page 10
