Đề tài Thiết kế máy khoan taro tự động
 Chương 3: Thiết kế kỹ thuật máy

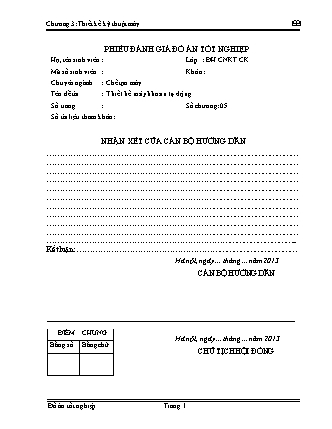

 PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP
 Họ, tên sinh viên : Lớp : ĐH CNKT CK
 Mã số sinh viên : Khóa : ..
 Chuyên ngành : Chế tạo máy
 Tên đề tài : Thiết kế máy khoan tự động
 Số trang : Số chương: 05
 Số tài liệu tham khảo:
 NHẬN XÉT CỦA CÁN BỘ HƯỚNG DẪN
 ...
Kết luận:
 Hà nội, ngày tháng năm 2013
 CÁN BỘ HƯỚNG DẪN
 ĐIỂM CHUNG
 Hà nội, ngày tháng năm 2013
 Bằng số Bằng chữ
 CHỦ TỊCH HỘI ĐỒNG
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP
 Họ, tên sinh viên : Lớp : ĐH CNKT CK
 MSSV : Khóa : ..
 Chuyên ngành : Chế tạo máy
 Tên đề tài : Thiết kế máy khoan taro tự động
 Số trang : Số chương: 05
 Số tài liệu tham khảo:
 NHẬN XÉT CỦA CÁN BỘ PHẢN BIỆN
 ...
 Điểm phản biện: ...
 Hà Nội, ngày tháng năm 2013
 CÁN BỘ PHẢN BIỆN
 ĐIỂM CHUNG
 Bằng số Bằng chữ Hà Nội, ngày tháng năm 2013
 CHỦ TỊCH HỘI ĐỒNG
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 LỜI NÓI ĐẦU
 Trong thời kỳ hội nhập kinh tế Đông, Tây và toàn cầu hóa, cùng với công cuộc đổi
 mới đất nước, nước ta đang ra sức phát triển các ngành công nghiệp mũi nhọn như:
 Công nghệ hóa chất, công nghệ luyện kim, cơ khí, may mặc, hàng tiêu dùng, đã và
 đang đạt được nhiều kết quả rất đáng khích lệ, phần nào nâng cao đời sống của nhân
 dân, tạo công ăn việc làm cho hàng triệu người lao động.
 Một trong những ngành phát triển mạnh mẽ đó, chính là ngành cơ khí nói chung và
 ngành chế tạo máy nói riêng. Từ khi mới thành lập đến nay ngành chế tạo máy phần nào
 tạo ra những sản phẩm có chất lượng tốt, năng suất cao và được xuất khẩu ra nhiều thị
 trường lớn như: EU, Châu Á, hay các thị trường khắc nghiệt như Mỹ,... Ngày nay khoa
 học kỹ thuật ngày càng phát triển vì vậy mà các doanh nghiệp cơ khí đòi hỏi phải cải
 tiến phương thức sản xuất, thay thế các thiết bị lạc hậu, cũ kỹ bằng các thiết bị công
 nghệ cao để đảm bảo chất lượng, độ chính xác gia công cũng như thẫm mỹ của sản
 phẩm. Tuy nhiên để cải tiến công nghệ thì chi phí đầu tư ban đầu cho việc mua sắm các
 thiết bị rất cao do các máy hiện nay chủ yếu là nhập từ nước ngoài nên lợi nhuận thấp vì
 vậy mà nhiều doanh nghiệp không đầu tư hoặc đầu tư không nổi.
 Đứng trước thực trạng nền kinh tế nước ta như vậy, Đảng và Nhà nước ta đã coi
 trọng hàng đầu là việc phát triển ngành cơ khí chế tạo, đặc biệt là trong thời kỳ Công
 nghiệp hóa, hiện đại hóa đất nước như hiện nay và đã tạo ra được nhiều máy móc, thiết
 bị phục vụ cho sự phát triển đất nước để đưa nước ta trở thành một nước phát triển trong
 tương lai không xa. Để hiểu thêm về máy móc thiết bị cũng như nắm vững các nguyên
 lý thiết kế, chính vì vậy mà Nhà trường, Khoa giao cho em thực hiện đề tài: “Máy
 khoan tự động ”. Hiện nay các loại máy này có độ chính xác và năng suất cao chủ yếu là
 ở nước ngoài. Mục đích của việc nghiên cứu đề tài là thiết kế được máy có chất lượng,
 năng suất cao nhưng giá thành thấp phục vụ trong nước và có thể xuất khẩu ra nước
 ngoài.
 Trong đề tài này chúng em xin đề cập đến các nội dung chính sau:
 ❖ Chương 1: Tổng quan về máy khoan tự động.
 ❖ Chương 2: Lựa chọn phương án thiết kế.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 ❖ Chương 3: Thiết kế kỹ thuật máy.
 ❖ Chương 4: Lập quy trình công nghệ gia công chi tiết điển hình.
 ❖ Chương 5: Kết luận và đề xuất ý kiến.
 Tuy nhiên do yêu cầu về thời gian hạn hẹp, kiến thức còn nhiều hạn chế, việc tìm
tài liệu về máy uốn là rất khó khăn nên việc nghiên cứu đề tài chắc chắn còn nhiều thiếu
sót. Vì vậy rất mong được sự đóng góp ý kiến của thầy, cô cùng các bạn để đề tài được
hoàn thiện hơn.
 Qua đề tài này em xin chân thành cảm ơn Thầy ., cùng các thầy, cô, đã giúp đỡ
bọn em trong thời gian vừa qua để chúng em hoàn thành tốt đề tài của mình.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 Chương I:
 TỔNG QUAN VỀ MÁY KHOAN
1. Công dụng máy khoan:
 Máy khoan là một trong những phương pháp phổ biến và cơ bản nhất để gia
 công lỗ trên vật liệu đặc.ngoài ra nó còn dùng để khoét, doa, cắt ren, taro hoặc gia
 công các bề mặt có tiết diện nhỏ thẳng góc hoặc cùng chiều trục với lỗ khoan.
 Sd n(v/p)
 n
 s
 W
 Phạm vi sử dụng của máy khoan
 Chuyển động tạo hình của máy khoan là chuyển động chính quay tròn và
 chuyển động chạy dao s.cả 2 chuyển động này đều do dao thực hiện.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 Khoan có thể gia công được các loại lỗ thông và không thông với đường kính
từ 0,25 ÷ 80 mm; độ chính xác gia công thấp, chỉ đạt cấp 10, 11 (cao nhất chỉ là 7
đối với khoan nòng súng); độ nhám bề mặt Ra = 20 ÷ 40 μm. Do vậy, khoan chỉ
dùng để gia công các lỗ bắt bulông, lỗ làm ren, các lỗ có yêu cầu không cao và
nguyên công thô cho các nguyên công tinh sau nó.
Kích thước lỗ gia công bằng phương pháp khoan phụ thuộc vμo kích th−ớc mũi
khoan. Đối với lỗ thông nhỏ, trung bình th−ờng dùng mũi khoan ruột gμ; lỗ lớn,
chiều dμy nhỏ và thông thì dùng mũi khoan vành; còn đối với lỗ sâu (l/d > 10 ÷ 12)
thì dùng mũi khoan nòng súng.
Sở dĩ khoan chỉ đạt độ chính xác thấp là vì:
 - Kết cấu mũi khoan chưa hoàn thiện. Luôn phải tồn tại lưỡi cắt ngang (vì
 không thể chế tạo mũi khoan có đường kính lõi bằng không), tại lưỡi cắt ngang
 góc trước γ < 0, cho nên lưỡi cắt ngang càng dài thì lực dọc trục càng lớn, mũi
 khoan càng nhanh mòn. Ngày nay, người ta cố gắng chế tạo mũi khoan sao cho
 lưỡi cắt ngang càng ngắn càng tốt.
 - Các sai số do chế tạo và mài mũi khoan sinh ra (độ không đồng tâm giữa
 phần cắt và chuôi côn) sẽ làm cho lỗ khoan bị lay rộng ra. Trên mũi khoan, phần
 cắt có độ côn ngược, khi mũi khoan mài lại càng nhiều thì kích thước lỗ sẽ nhỏ
 đi.
 - Lỗ khoan bị cong: sai số này do mài hai lưỡi cắt không đều, lực dọc trục của
mũi khoan không đều làm cho lỗ khoan bị cong, loại này hay gặp khi khoan trên
máy khoan hay máy phay (chi tiết đứng yên). Ngoài ra, khi khoan các vật liệu mà
lỗ khoan gặp phải các rỗ khí hay pha cứng cũng bị sai số này.
 - Lỗ khoan bị lay rộng: khi tâm quay và tâm phần cắt của mũi khoan không trùng
nhau sẽ làm cho lỗ khoan bị rộng ra.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 - Lỗ khoan bị tóp, loe: do khi ăn dao không đúng tâm, độ cứng vững mũi khoan
kém sẽ làm cho tâm quay và tâm mũi khoan bị lệch đi một góc.
 - Lỗ bị thu hẹp: Trên mũi khoan, phần cắt có độ côn ngược, khi mòn thì ta sẽ
mμi lại, nếu mũi khoan mài lại càng nhiều thì kích thước mũi khoan sẽ càng nhỏ so
với ban đầu, do đó lỗ gia công sẽ nhỏ đi.
 Biện pháp khắc phục: Ngoài những biện pháp đảm bảo độ cứng vững và độ
chính xác của hệ thống công nghệ như độ chính xác của máy, dao, đồ gá; kết cấu
hợp lý của chi tiết; còn phải chú ý đến các biện pháp công nghệ sau đây:
 - Giảm bớt lực chiều trục và mômen cắt bằng cách giảm bớt chiều dài lưỡi cắt
 ngang khi mài sắc mũi khoan.
 - Khi khoan lỗ sâu, nên cho chi tiết quay tạo chuyển động cắt, còn mũi khoan
thực hiện chuyển động tịnh tiến, chọn lượng chạy dao nhỏ để lực cắt bé, không ảnh
hưởng đến quá trình cắt gọt (vì do mũi khoan kém cứng vững nên nếu nó vừa quay,
vừa tịnh tiến thì sẽ dễ bị nghiêng hoặc lệch).
 - Dùng bạc dẫn hướng để đảm bảo độ chính xác.
 - Khoan lỗ nhỏ phải khoan mồi trước để định tâm bằng mũi khoan ngắn.
 - Dùng pointu để lấy dấu trước khi khoan.
 - Sử dụng dung dịch trơn nguội đúng và đủ.
 2.Phân loại máy khoan:
 Tùy theo kích thước và phương phap điều chỉnh mũi khoan đến vị trí gia công
máy khoan được phân thành các loại:máy khoan bàn, máy khoan đứng, máy khoan
cần, máy khoan nhiều trục, máy khoan chuyên dùng.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 Máy khoan bàn
 a.Máy khoan bàn: là loại máy khoan cỡ nhỏ dung để gia công chi tiết cỡ nhỏ
với những lỗ khoan có đường kính không quá 16mm.Truyền động quay chính nhờ
puli-đai truyền có nhiều bậc và thường cho tốc độ cao.Loại này thường được dung
rộng rãi trong cơ khí.
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 b.Máy khoan đứng:
 Chuyển động và kết cấu của các máy khoan đứng rất khác nhau.phổ biến nhất
là loại máy có trụ đứng.Những cỡ máy nhỏ thì thì có chuyển động của trục chính
đơn giản và chạy dao bằn tay.Ở những máy có kích thước trung bình hoặc lớn thì
có hộp tốc độ và chạy dao và thường có cơ cấu chạy dao tự động.Máy khoan đứng
dung để gia công chi tiết có kích thước trung bình.những bộ phận chính của máy là
than máy hộp tốc đôh hộp chạy dao và bàn máy.Máy khoan đứng có hộp tốc độ
được cố định, hộp chạy dao có thể di động theo phương thẳng đứng.Bên trong hộp
chạy dao có trục chính thực hiện chuyển động chính quayn và chuyển động chạy
dao s.Bàn máy có thể quay tròn hoặc di động thẳng đứng bằng tay.
 Nhược điểm của máy khoan đứng là phải luôn dịch chuyển chi tiết gia công ở
những vị trí khoan khác nhau.đặc biệt khó khăn đối với chi tiết nặng.
 c.Máy khoan cần:
 Đồ án tốt nghiệp Trang 1 Chương 3: Thiết kế kỹ thuật máy
 Máy khoan cần :Là loại máy khắc phục dược nhược điểm của máy khoan
đứng bằng cách gá chi tiết đứng yên và trục chính di động được đến vị trí khoan
thích hợp khi gia công.Vì vậy máy khoan cần là loại máy điều khiển rất nhẹ
nhàng.khả năng làm việc được mở rộng và gia công được những chi tiết lớn.
 Chuyển động cơ bản của máy khoan cần gồm:
 - Chuyển động tạo ra tốc độ cắt gọt n là chuyển động quay tròn của trục chính.
 - Chuyển động chạy dao s là chuyển động thẳng đứng của trục chính.
 - Chuyển động điều chỉnh của cần khoan.
 - Chuyển động hướn kính của hộp tốc độ.
 Ngoài những chuyển động trên trong 1 số máy hộp tốc độ có thể quay 1 góc
 nhất định cho phép gia công lỗ nghiêng.
 Đồ án tốt nghiệp Trang 1
